隨著太陽能光伏發電技術的實用性越來越廣泛，光伏市場吸引眾多企業的目光，但是如何因地制宜的選擇合適的光伏支架，是確保整個光伏系統高效運行的重要環節。今天我們講下地面光伏支架施工的形式及特點介紹。



常見地面安裝固定形式

1、錘入地樁：在安裝場地測量好距離，直接用打樁機將立柱打入地下，方便快捷。在安裝前需要做地質土壤檢測，確定合適的錘入深度。

優點：速度快、適應性強；性價比高；不受季節氣溫等限制；地樁拔除方便，不影響安裝場地的再利用。

2、螺旋地樁：當安裝場地太硬，或者碎石太多，不方便將立柱直接錘入地下時，可以選用螺旋地樁。將旋入式鋼管打入地下，然后將立柱固定在上面。

優點：適應性強，組合靈活多樣；不受季節氣溫等限制；地樁拔除方便，不影響安裝場地的再利用。

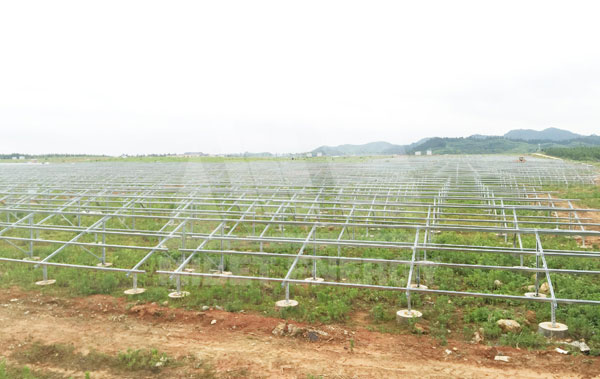

3、預制水泥基礎：如果安裝場地不適合做插入式地樁，可以選擇做水泥基礎，支架放在水泥基礎上，用螺栓固定。

優點：強度好，精度高；對地面適應性強。

4、直接水泥澆筑：另外一種做水泥基礎的形式，就是直接將支架和水泥澆筑在一起。此種方式。相對上面那種，省卻了做螺栓連接固定的時間，但是澆筑時對支撐柱的定位精度要求較高。

優點：強度好，精度高；對地面適應性強。

常見地面支架形式

1、插入式地面固定形式

特點：

①支架主體采用結構型鋼，表面熱浸鍍鋅，使用壽命在20年以上；
②各零部件配合性好，安裝方便；
③檢修維護方便；
④對地面適應性強。

2、地面桁架式固定形式

特點：

①使用螺旋地樁，操作簡便（也可使用其他地面固定方式）；
②適應多種不同類型地質；
③橫梁采用強化設計的鋁導軌；
④鋁導軌上設計有安裝組件用的插槽，組件的安裝固定簡單方便。

3、地面單柱固定形式

特點：

①采用特別為安裝晶硅組件設計的支撐鋁導軌，使安裝固定太陽能組件非常方便，減少安裝時間；
②立柱、橫梁等承重件都做了強化設計，滿足大工作載荷要求；
③橫梁上集成了布線槽，使施工更加方便。

4、光伏跟蹤支架形式

1）單軸跟蹤，分為平單軸跟蹤系統與斜單軸跟蹤系統，繞一維軸旋轉，使得光伏組件平面盡可能被太陽光垂直入射的跟蹤系統。

結構特點：

①自平衡結構，減少機械磨損，延長電機壽命；
②用回轉支承減速機驅動，無間隙；
③結構簡單，易于安裝維護；
④將易損易耗件做成標準產品，電機維護、替換簡單。

控制部分特點：

①跟蹤全過程相鄰系統無陰影遮擋；
②跟蹤系統具有夜間自返功能；
③根據太陽運行軌跡采用時間控制方式；
④具有大風與大雪保護功能，提高電站安全性能；
⑤具有網絡監控功能，實現集中控制，適合大型電站。

2）雙軸跟蹤，根據控制方式雙軸跟蹤系統可分為時控型及光控型。根據地理位置和當地時間實時計算太陽光的入射角度，通過控制系統使光伏組件調整到指定角度，又稱為天文控制方式或時鐘控制方式。通過感應器件測量出太陽光的入射角度，從而控制光伏組件旋轉并跟蹤太陽光入射角度，又稱為光感控制方式。

機械部分：

①無偏心結構：網架重心與機械結構的軸心重合，保持正反力矩平衡，減少電機功耗，延長機械、電機使用壽命；
②舉重式結構：減少運行狀態下網架的顫動，提高抗風性能；
③兩套回轉支承：抗扭矩性能好，系統穩定。

控制部分：

①根據太陽運行軌跡的天文算法自動時控跟蹤，跟蹤精度高，不受天氣等外部環境影響；
②標準工業插頭，具有防錯插、反插功能，安裝方便；
③所有外部接口均采用光電隔離措施，抗干擾能力強，運行穩定；
④工業通信接口，可以方便的組成監控網絡，實現集中控制的功能。
