目前彩鋼屋面多為斜屋面，常見的坡度為10%和5%。彩鋼瓦屋頂光伏支架系統應用于常見的斜屋頂上，獨特的鋁合金擠壓導軌，斜裝卡件，各種卡塊和各種各樣的屋頂掛鉤能夠被高度預裝從而使安裝簡便快捷，節省你的人力成本和安裝時間。



對于彩鋼瓦屋面，光伏組件可沿屋面坡度平行鋪設，也可以設計成一定傾角的方式布置。上部支架可通過不同的連接件、緊固件與屋面承重結構連接。常見的彩鋼瓦屋面的主要形式有：直立鎖邊型、角馳型、卡口型、暗扣式、固定件連接等。

一、彩鋼瓦屋頂支架系統在施工前要注意以下幾個問題：

1、明確光伏組件的形式及鋪設方式，清楚原有建筑物的屋面形式。

2、清楚原有建筑物的結構形式并對主要結構受力構件進行核算。

3、根據原有建筑物的屋面形式、結構形式、光伏陣列的布置形式、光伏組件本身的形式、結構核算結果及可能的施工措施等多項條件，給出各種可行的彩鋼瓦支架布置方案，確定最優的布置方式。

4、屋頂光伏項目有其施工上的特殊性，綜合考慮現場施工條件，選擇合適的施工工藝，并給出施工中的注意事項、施工保護劑安全施工措施等。



二、工程施工中遇到的問題和改進的建議及措施：

1、采用最佳的支撐方案和傾角方案，來解決積水、積塵和高溫帶來的影響。在建設分布式光伏電站時，可以利用屋頂彩鋼瓦坡度來進行評估。彩鋼瓦基本與工業相關，彩鋼瓦在夏天的時候溫度很高，高溫對發電效率會有一些影響。

2、光伏組件采用橫向排列，減少陰影面積，提高有效利用面積，從而增加發電效率。

3、夏季時，彩鋼瓦經暴曬后溫度非常高，加之工業廠房本身的室內溫度比較高，這樣對組件的發電效率十分有影響。在彩鋼瓦上增設噴灑裝置，既利于電站的降溫，又利于瓦面的降溫。

4、設計合理的組串走線，降低線纜長度與線損。

5、使用組串式逆變器，提高弱光利用率，逆變器低電壓啟動，綜合利用時數提高。



三、彩鋼瓦屋頂支架系統的安裝特點：

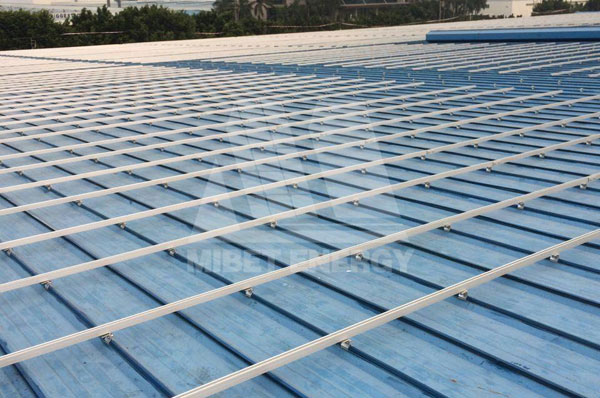

1、安裝簡便：斜裝卡件能從鋁合金擠壓導軌的任何位置裝入，并跟卡塊和掛鉤高度預裝從而最大地減少了安裝時間和成本。

2、高耐久性：以20年的使用壽命及10年的質量保證為設計理念，所有的結構零件均為高強度不銹鋼和陽極氧化鋁合金，保證材料的高耐久性。

3、承受極端氣候：邁貝特斜屋頂支架系統采用專業的結構設計確保系統強度，具有較強的抗風雪能力，系統的主要受力件均經過各種各樣測試以保證其結構承載能力。

4、適用性廣：彩鋼瓦屋頂支架系統適用于現有市場上各種通用有框太陽能板安裝在各種類型的屋頂上，從小的太陽能系統到大型甚至幾百兆瓦系統均能為其服務范圍。

5、獨特的支撐座設計：專門針對彩鋼瓦屋頂特別研發的支撐座，讓整個系統更加穩固，安裝更加便捷。

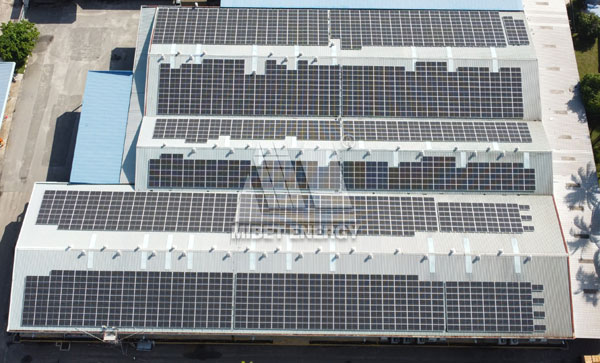

彩鋼瓦屋頂光伏支架系統適合廠房或倉庫等大面積的彩鋼瓦屋頂。彩鋼板種類繁多，針對不同的彩鋼瓦屋面結構及不破壞屋面優化設計，把專用支座固定在彩鋼瓦上，上接鋁合金軌道用以支撐太陽能板，用專用的卡扣件將太陽能板固定在軌道上，結構簡單可靠，堅固耐用。
