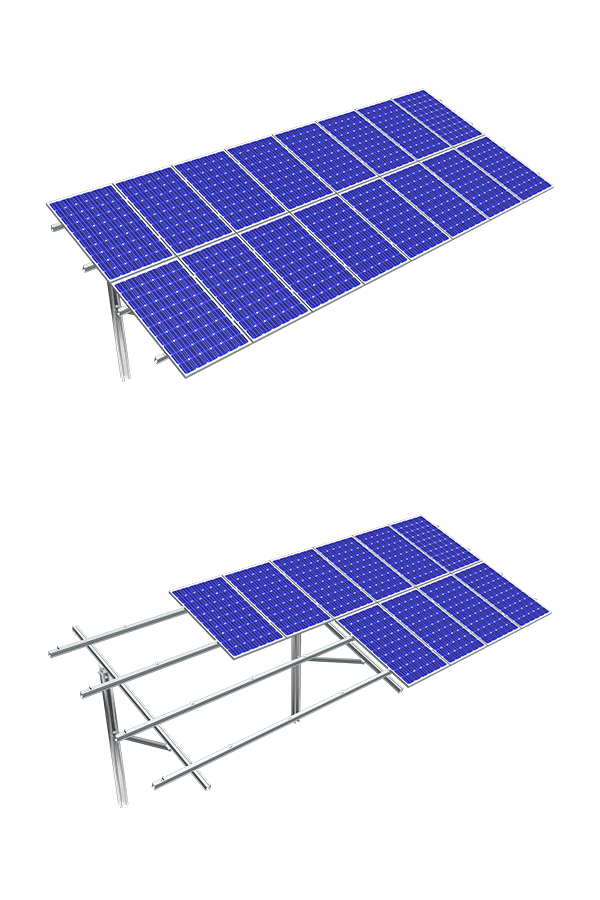

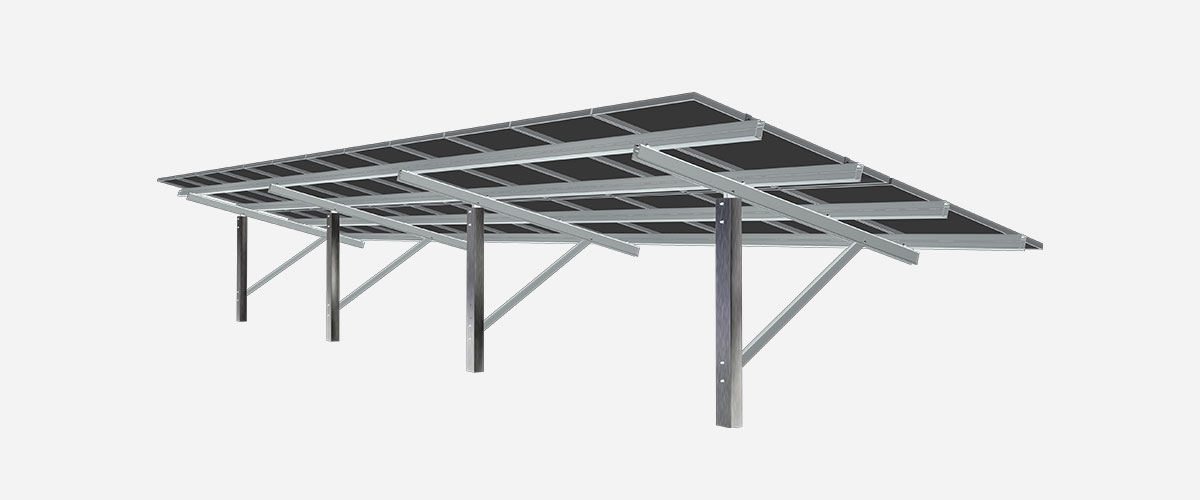

地面光伏支架系統GT2的立柱由經過熱浸鍍鋅工藝處理的碳鋼制成，其余支架材質為鋁合金，堅固且耐腐蝕，適用于大型商業及公共事業規模的電站。單立柱的設計可以減少打樁數量，降低施工成本，可適應不規則地形，例如山地、丘陵等。可根據地域標準合理優化橫梁和縱梁的橫斷面，保障系統的穩定性。
GT2和PGT2兩者使用材質相同，支架結構類似，不同之處在于 GT2型材比PGT2更為厚重，PGT2軌道采用對稱軌道設計，利于安裝。
1、結構提升
為提升安裝效率設計特殊結構接頭，還可根據項目需求選擇單臂、雙臂斜支撐方式。
2、適應性強
單立柱設計減少打樁需求，適應山地、丘陵等不規則地形安裝。
3、性價比高
該產品優化了橫梁與縱梁的橫斷面，保證結構穩定性和承載能力，降低施工成本，提升性價比。
4、安裝便捷
廠內高度預裝，現場無需切割鉆孔，減少現場安裝工作量。
技術參數 | |
安裝地點 | 地面 |
安裝基礎 | 幾字形鋼 |
安裝角度 | 0-60° |
風荷載 | 60m/s |
雪荷載 | 1.6KN/㎡ |
離地高度 | 500-2000mm |
適用組件類型 | 有框，無框 |
組件排版方式 | 橫向，豎向 |
設計標準 | AS/NZS 1170 , DIN 1055 , JIS C 8955：2017, |
International Building Code IBC 2009 , | |
California Building Code CBC 2010 | |
支架材質 | Q235B（熱浸鍍鋅），AI6005-T5（表面陽極氧化） |
緊固件材質 | 鋅鎳合金&不銹鋼SUS304 |
零配件材質 | AI6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
