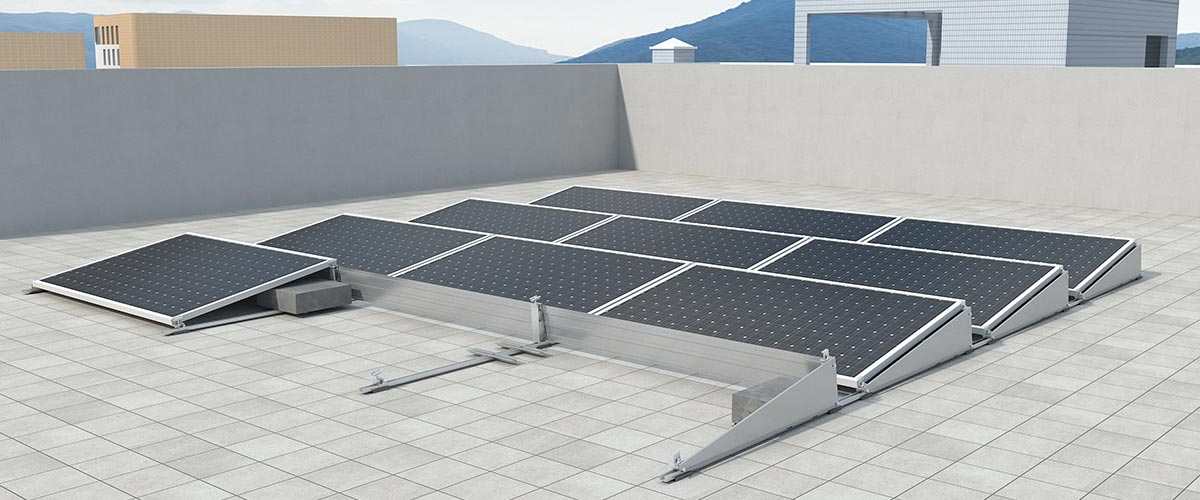

平屋頂太陽能壓載支架系統（全擋風可選）是為平屋頂開發的一款非穿透性解決方案。結構采取多面擋風設計，穩固性高，可按當?shù)仫L壓選配擋風板。系統主要匹配歐美小板型短板組件，采取短邊固定方式。配件高度預裝，治具限位組件配合連接件可免工具快速組裝，提升安裝效率，降低施工成本。系統提供雙邊壓載板、壓載支撐板、角鋁固定水泥塊三種壓載方式選擇，滿足不同安裝環境需求。
與其余矩陣系統相比，該系統最大的特點是多面擋風和免工具安裝的特性，助力提升系統抗風性能和安裝效率。

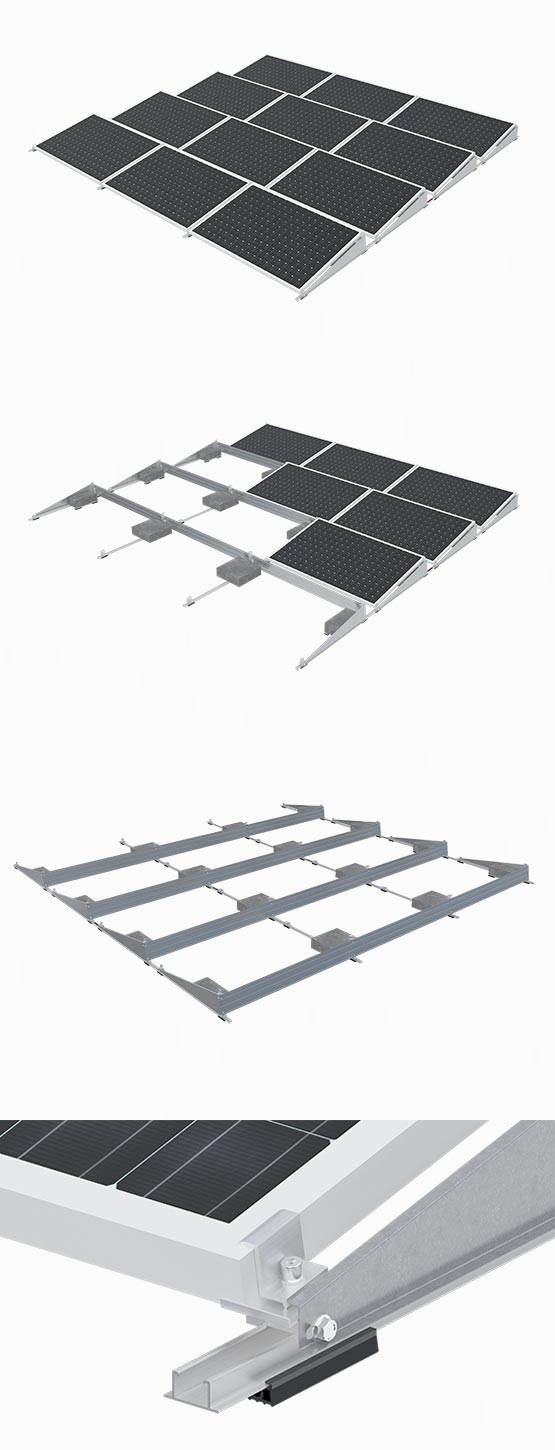

1、矩陣設計

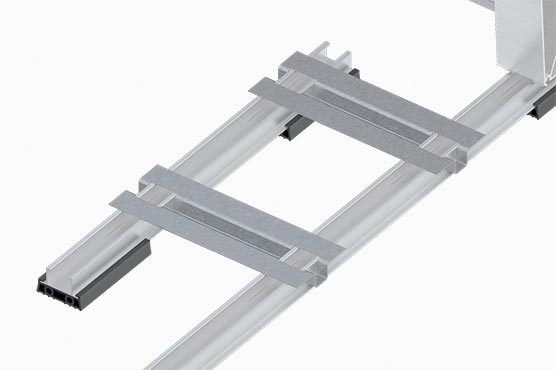

安裝無需穿透屋頂，三種壓載方式靈活選擇，可復制矩陣結構安裝減輕系統壓載重量。
2、抗風性高
兩側及背面設有擋風板，結合矩陣壓載可提高系統的抗風性。
3、快速安裝

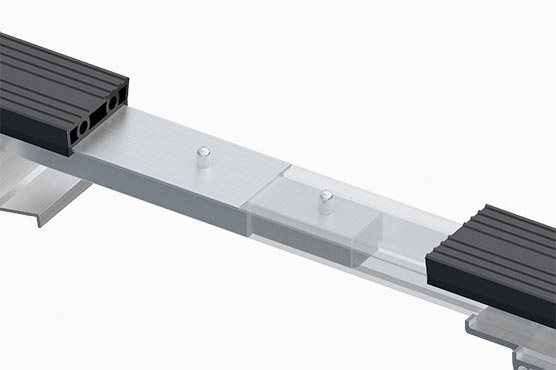

治具限位組件可免工具快速組裝連接件，提升安裝效率。
4、節約成本
高度預裝和免工具組裝連接件方式降低現場施工難度，大大減少成本。
技術參數 | |
安裝地點 | 混凝土平屋面 |
安裝基礎 |
|
安裝角度 | 10° |
風荷載 | 44m/s |
雪荷載 | 1.6KN/㎡ |
離地高度 |
|
適用組件類型 | 有框 |
組件排版方式 | 橫排 |
設計標準 | AS/NZS 1170，DIN 1055，JIS C8955：2017， |
International Building Code IBC：2009, | |
California Building Code CBC：2010； | |
支架材質 | AL6005-T5 (表面陽極氧化) |
緊固件材質 | 不銹鋼SUS304 |
零配件材質 | AL6005-T5 (表面陽極氧化) |
支架顏色 | 自然銀色或根據客戶要求著色 |
系統質保 | 10年 |
